廈門金磚峰會主會場
設計結束時間
2017 年 02 月
竣工時間
2017 年 06 月
建筑功能(地上、地下)
會議、餐飲、停車、機房
用地性質
公共用地
設計使用年限
50年
建設用地面積
11.8㎡
總建筑面積
146735㎡
地上面積
117278㎡
地下面積
29457㎡

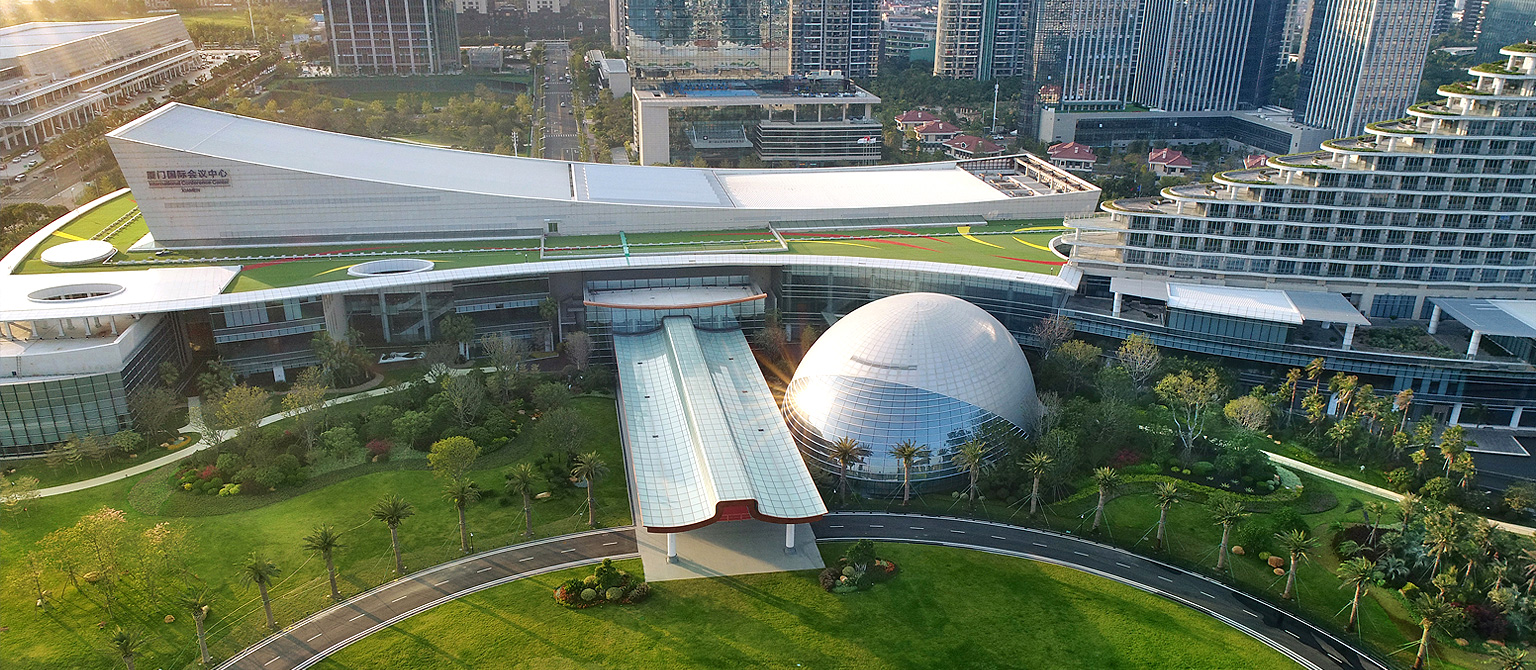

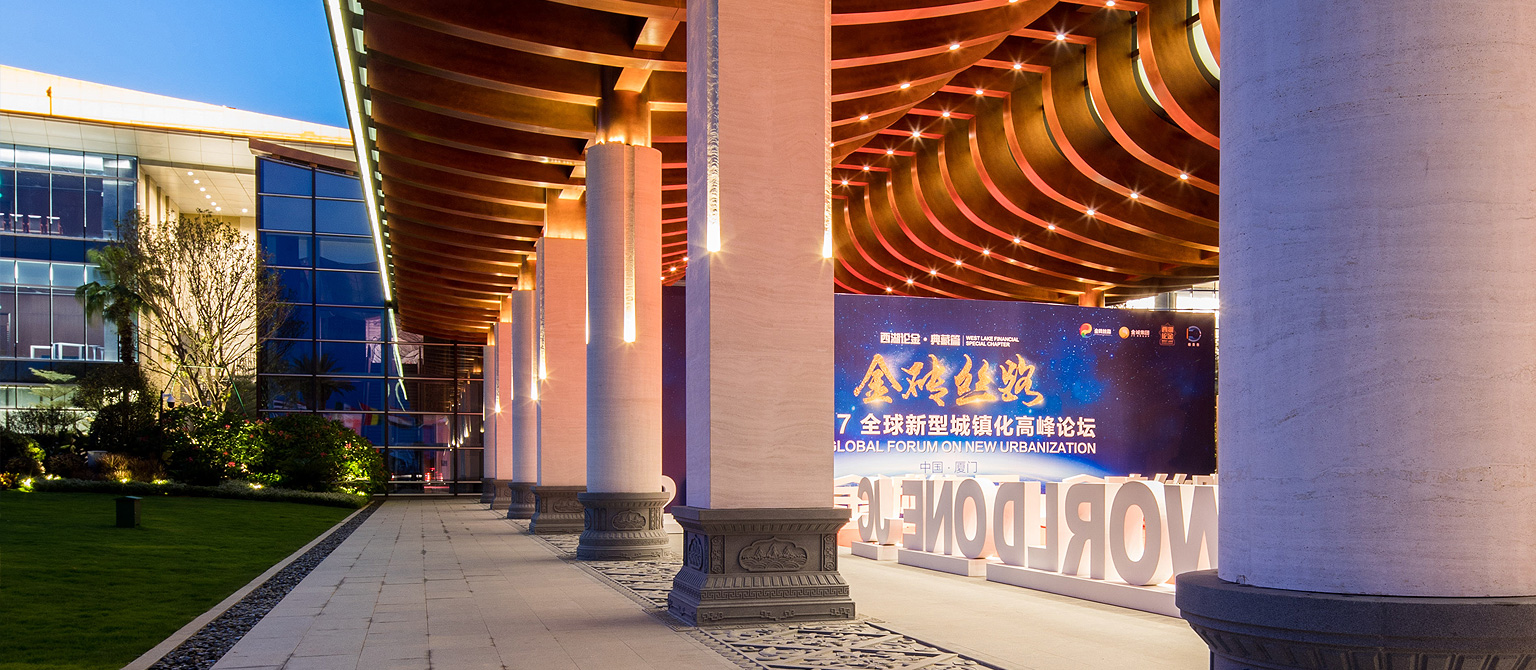

廈門國際會議中心為一類高層建筑,主要功能為會議及宴會建筑,會議功能較少.更無法達到國際峰會的功能使用及視覺感受的要求。改造從入口及落客前廣場開始.梳理現有空間體系.在尊重原有結構及功能布局的基礎上.巧妙的利用原有的結構體系,增設會議功能,梳理功能動線,以滿足金磚峰會的使用要求。
建筑專業-設計理念與技術策略
改造在原有建筑的結構與功能基礎上兼顧中國國情與金磚峰會及以往峰會經驗進行,增加中國元素閩南特色,打造成一個具有大國風范閩南特色的現代化峰會建筑。

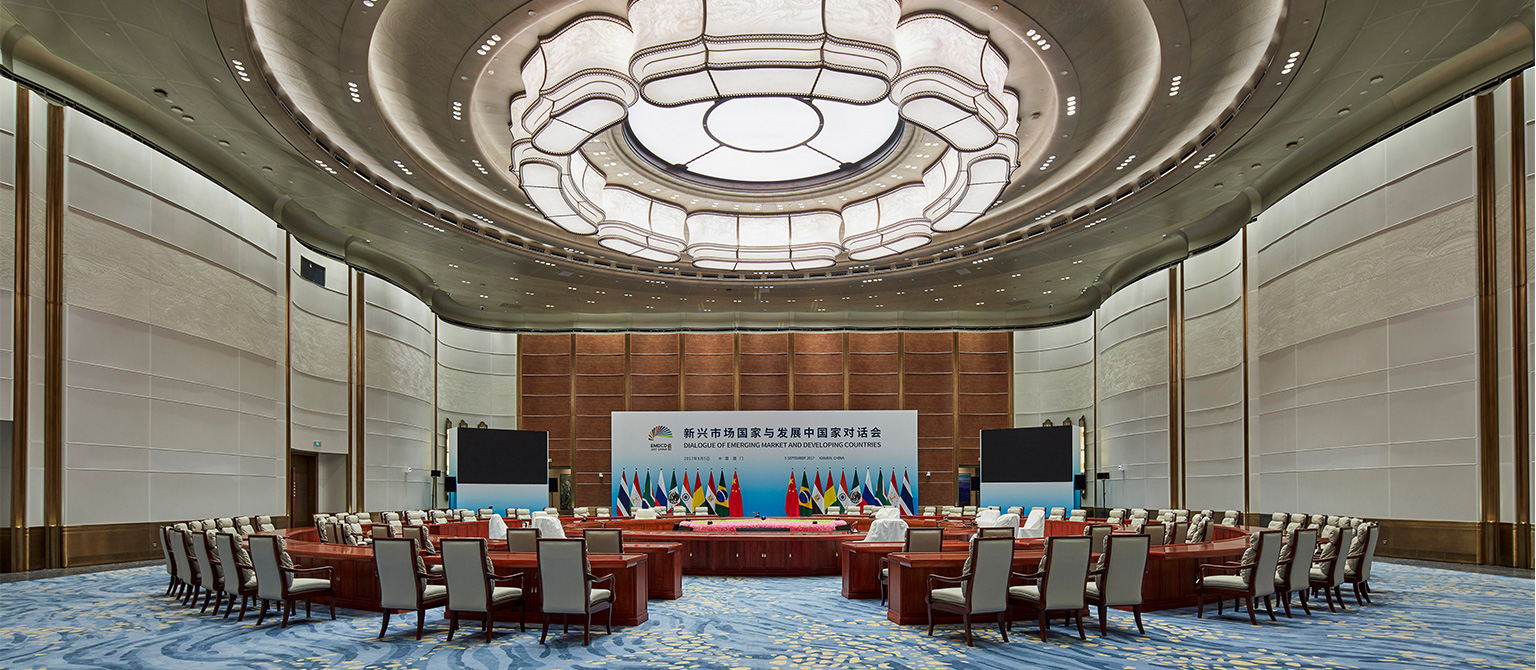

會議主桌中部放聲柱,全頻揚聲器箱暗裝于天花確保語言清晰覆蓋隨員區域,設流動的全頻揚聲器系統。會場中部設液晶顯示器,可拍攝主席或代表的不同特寫圖像,控制室外設高清攝像機拍攝全景。發言者特寫圖像監控遠程傳輸系統,無紙化多媒體會議系統,數字紅外同傳系統滿足15+1種語言的同聲傳譯。
結構專業-設計特點
廈門國際會議中心為2017年廈門金磚五國會議主場館,因建筑功能需要,對原有結構進行改擴建。
加固改造著重控制結構整體剛度、質量的變化量,當改造前后結構剛度變化不超10%,重力荷載代表值變化不超5%,可不進行整體抗震計算,從而將加固改造控制在局部改造的范圍內。
從荷載角度,改擴建結構均采用輕質高強的鋼結構體系,并采用較輕較薄的裝飾面層做法,將結構附加荷載控制在較低的水平上,從而大大減小了對原結構的加固改造工作量。
從結構體系角度,新增結構和原主體結構之間采用滑動支座連接,將對原結構的影響降低到最小程度?;A(chǔ)形式選擇了帶拉梁的獨立柱基或者條形基礎,基底反力控制在較低的水平。
從安全度控制角度,新增結構安全等級取為一級,并將新增結構的應力比控制在0.8以下,預留了足夠的安全空間。關鍵的后錨固連接節點,預留了1.5~2.0倍的安全系數,實現了“強節點”的加固設計原則。
新增25.2m跨鋼樓蓋的設計方案采取拆除部分原結構、減輕原樓板面層做法,并通過合理布置結構等方法,控制新增結構荷載,柱底內力增加值在10%以內,確保原樁基礎滿足改造要求。
對新增樓板進行了舒適度減振的專題研究,增設了阻尼減振系統,滿足高端會議的人行舒適度要求。
節點設計為項目成敗的關鍵因素,設計原則是盡可能減少加固施工對原有結構構件的損傷,并設置多道防線等。針對不同區域設計了幾種新增鋼梁與原結構柱的連接做法,包括鉸接做法,滑動連接等,為類似加固改造項目提供了借鑒。
暖通專業-技術特點
主會議廳、午宴廳、接待廳、新聞發布廳等高大空間采用全空氣區域變風量系統,采用可調新風比設計,最大限度利用室外新風消除室內余熱??照{(diào)冷源增設冷卻水在線清洗裝置,空調水系統采用冷源側定流量,負荷側變流量的二級泵系統。設計中采用CFD技術進行氣流組織模擬,以確定最優的氣流組織方案。合理設計空調系統的消聲和減震措施,嚴格控制空調系統噪聲。
給排水、消防系統-技術特點
此次改造為局部裝修改造,給排水系統形式維持不變,盡量利用現狀給排水立管,各層支管根據功能做相應的調整?,F(xiàn)狀建筑無集中生活熱水系統,本項目功能為會議,生活熱水用量很少,采用分散式熱水系統,僅在改造區手盆增設儲熱型電熱水器。根據消防主管部門的意見,室內消火栓和噴淋系統維持原系統形式不變,采用貯水池、消防泵、高位水箱聯合供水方式。僅將設于酒店屋頂?shù)南浪溆?8 m3加大至36m3。此次改造根據功能布局的改變調整消防環線、消火栓的位置,并進行末端支干管及噴淋點位等的設計。新增的電氣類用房增設氣體滅火和超細干粉滅火裝置。
電氣專業-綜合效益
本項目改造設計范圍作為國家級重要會議的主會場、主宴會廳及附屬空間,順利承辦2017年金磚國家領導人第九次會晤及相關其他會議。
對原設計供配電系統認真梳理分析,結合會議要求進行系統改造。極大程度的利用了原建筑物已有的機房、豎井、橋架線槽及電氣設施,在確保電氣系統穩定可靠運行的基礎上進行增補優化的改造設計,達到了降低系統工程投資、節省施工工期的目標。
智能化專業-技術特點
本項目弱電系統以計算機網絡為全系統通訊平臺,以綜合布線系統為鏈路的一體化智能系統,統一將安全防范、設備管理、通信網絡服務、信息化辦公納入集中管理的范疇。
