建筑專業-設計理念與技術策略
使用功能:大劇場滿足大型歌劇、舞?。ê爬傥瑁⒋笮徒豁憳?、大型綜合文藝演出的需要;多功能劇場滿足國內外各類綜合文藝演出、實驗話劇、室內樂、中型會議活動、時裝表演、新聞發布等活動使用的要求。

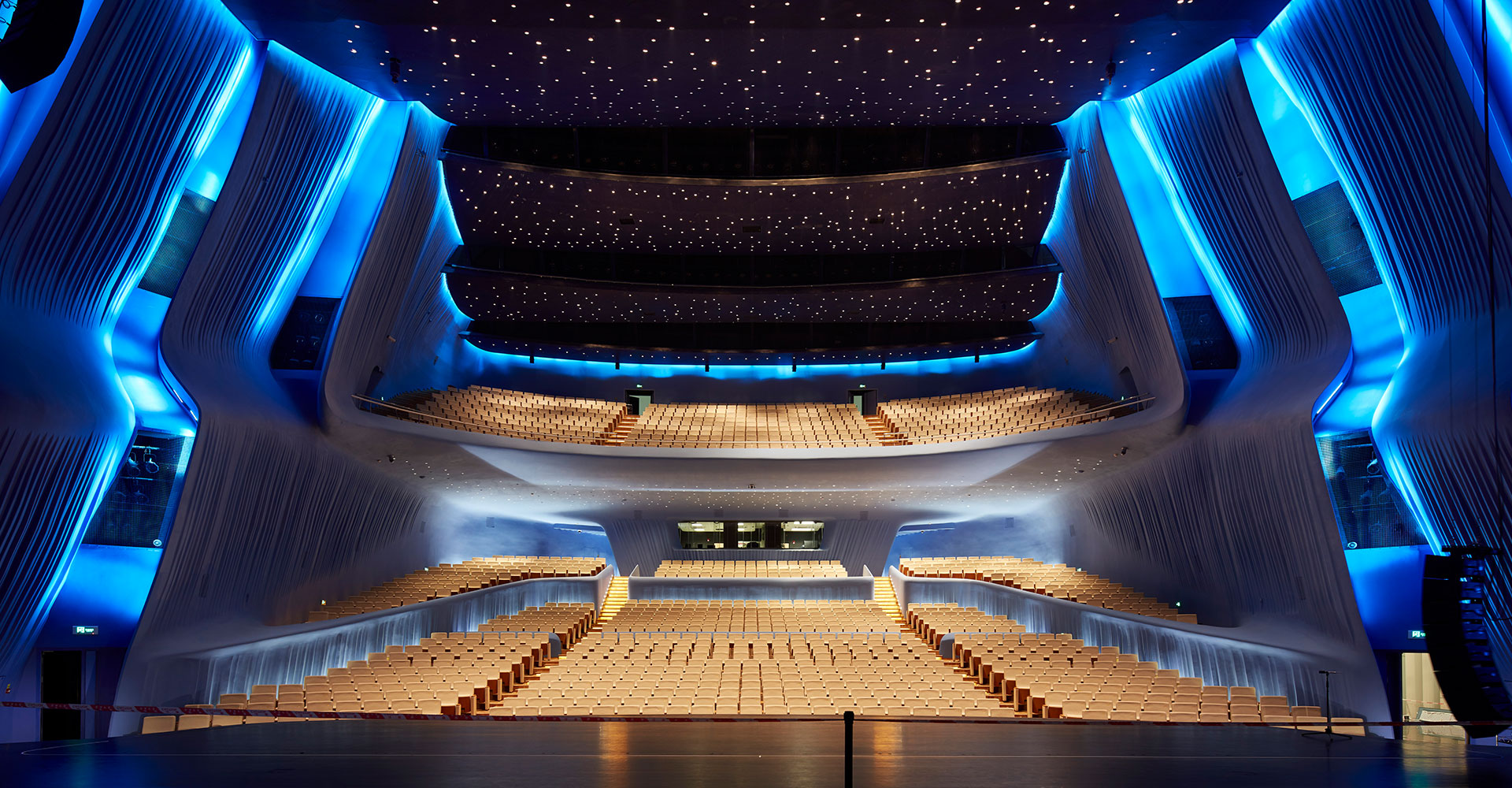

觀眾廳:設固定觀眾席1550座,觀眾廳容積按觀眾座位人均9.6m3考慮,廳內容積控制在 14900m3。
舞臺、樂池:設主舞臺、雙側臺、后舞臺,構成四面舞臺形式。臺口高度根據觀眾廳剖面設計作適當調整。樂池應可容納三管制樂隊演出需要。舞臺、樂池的基本尺寸:
根據國際劇院建筑的聲學標準和項目的實際需求,歌劇院以滿足歌舞劇、交響音樂會、芭蕾舞劇等高雅藝術演出為主體,因此聲學設計考慮采用可調混響設計,以保證廳內對不同的演出形式都具有相對理想的混響時間,使觀眾廳內音樂豐滿、園順、透明而有層次;
結構專業-設計特點

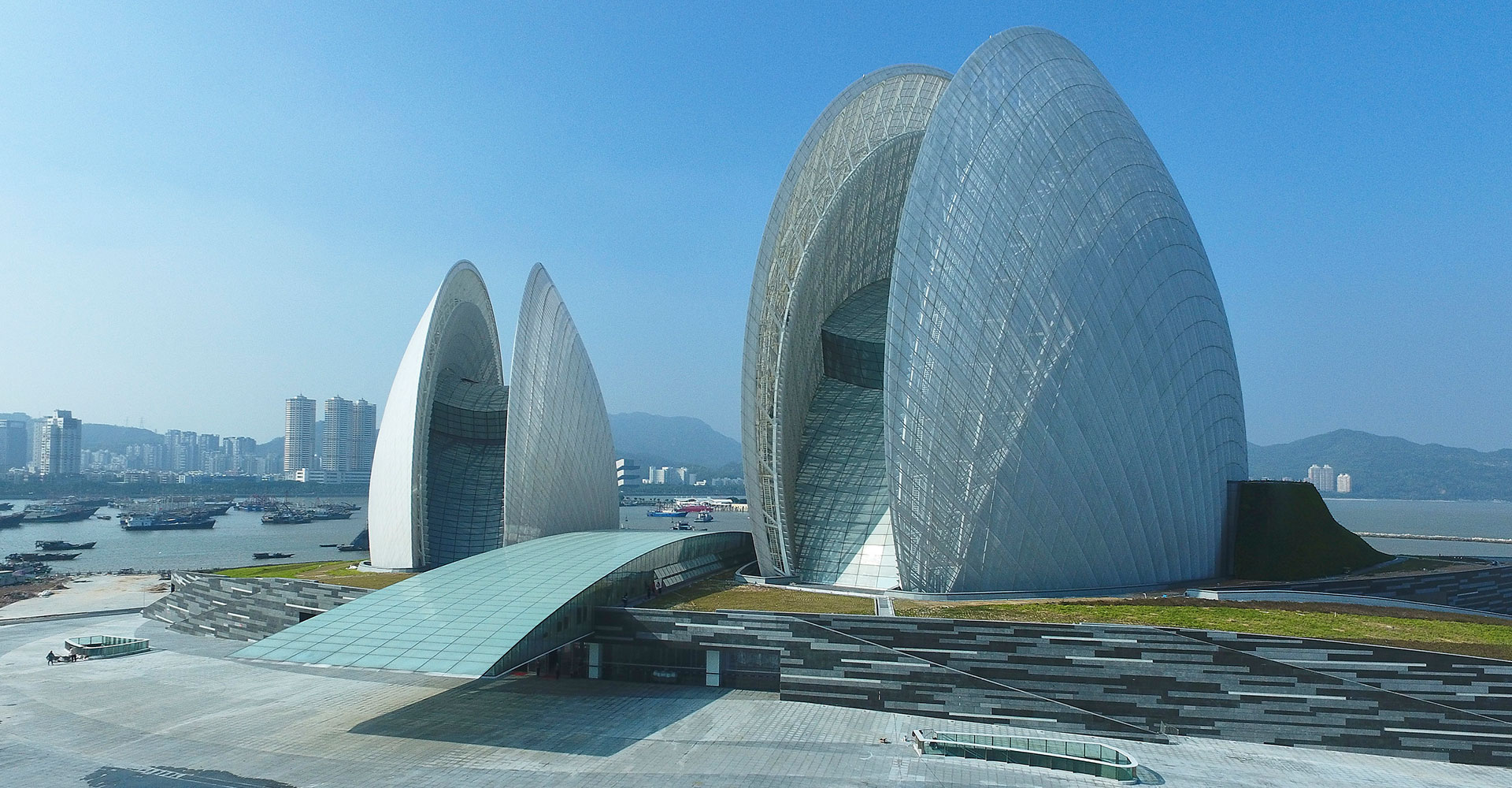

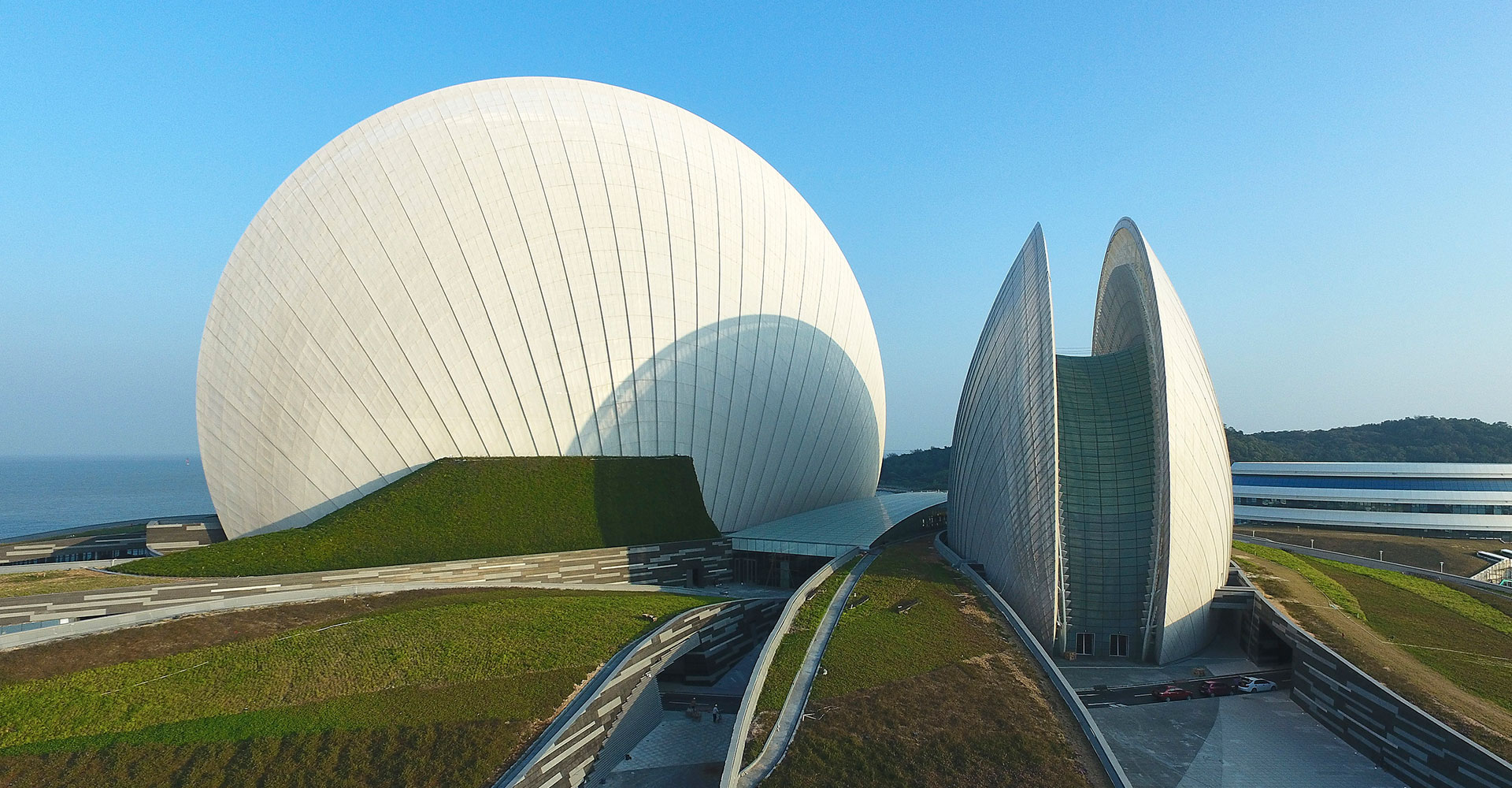

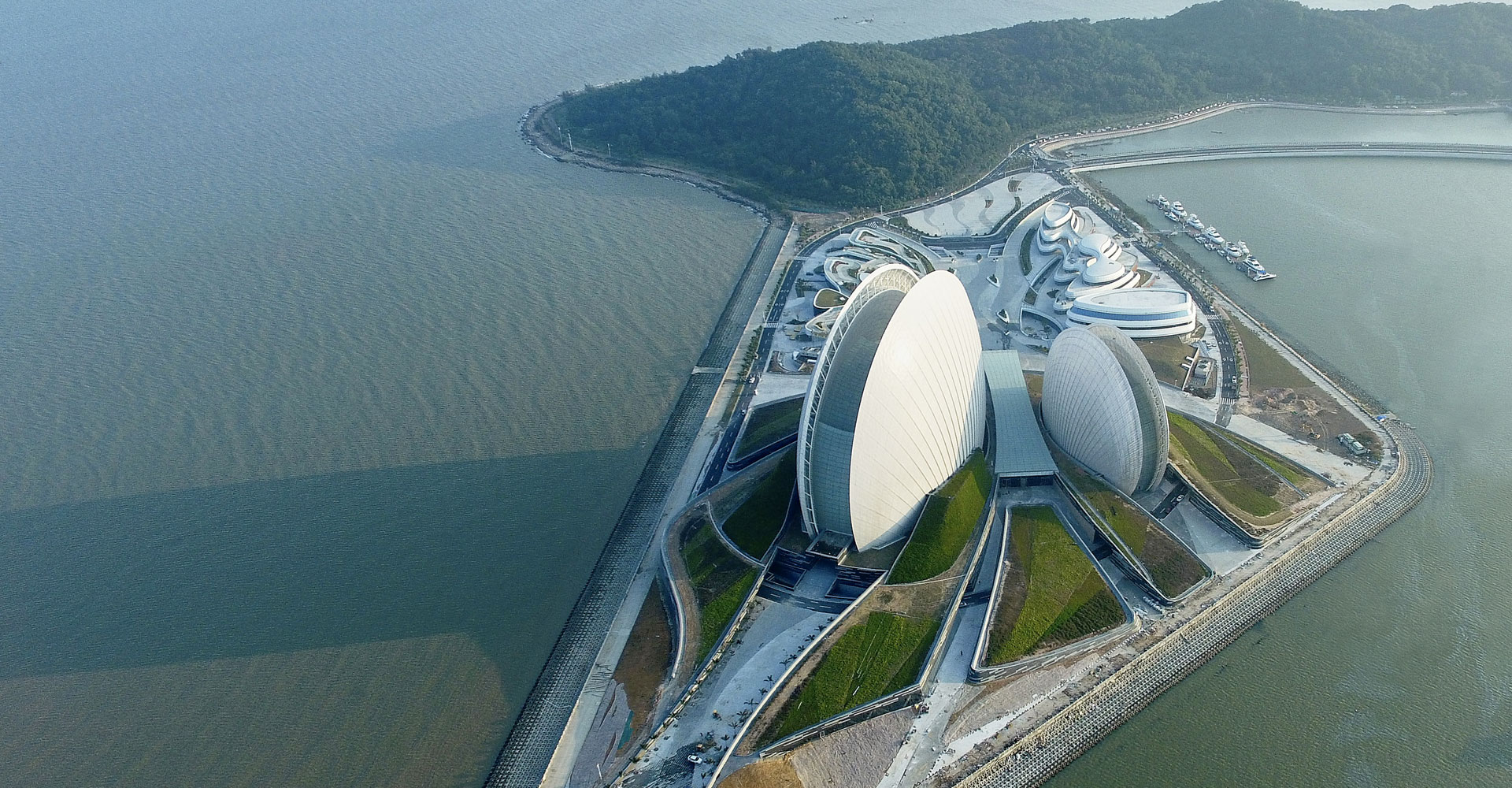

本工程位于珠海香洲東部距大陸最近距離約350米的野貍島上,分為歌劇院、多功能劇場及附屬建筑。設計使用年限為50年,耐久年限100年。建筑結構安全等級混凝土部分為一級,鋼結構部分為一級。工程地基基礎設計等級為乙級,建筑抗震設防類別按乙類考慮。
主體結構采用帶少量鋼筋混凝土框架的剪力墻結構,外殼結構采用空間網格結構體系。本工程具有樓板不連續、局部轉換、扭轉不規則、大懸挑及空間弧形墻等規則性超限,屬于A級高度特別不規則復雜超限高層建筑。
針對超限情況,在設計中采用了SATWE和MIDAS兩個軟件進行了常規的結構分析及中大震分析,進行了多模型分析計算,包括貝殼鋼結構與主體鋼筋混凝土結構一起的整體分析模型(MIDAS建模),用來分析鋼結構的強度和剛度等力學性能、不含鋼結構的純主體鋼筋混凝土結構模型(PKPM建模)、不帶主體鋼筋混凝土結構的純貝殼鋼結構模型(MIDAS建模)。并采用ANSYS有限元軟件進行整體穩定性和鋼結構節點的分析,并采用了有針對性的加強措施,計算結構表明結構的各項指標基本滿足現行規范的要求。
設備專業-暖通、空調
水系統分五個區域??照{(diào)水系統采取兩管制異程系統,采用動態壓差方案保證各區水力平衡。
歌劇院及多功能小劇場采用全空氣定風量系統,末端座椅送風,送風溫度21℃,送風溫差4℃,采用二次回風進行再熱,采用CO2濃度控制新風閥的開度,過渡季節采用全新風運行。
舞臺區采用全空氣定風量系統,主舞臺送風口的布置在兩側第一道天橋下,使風口不能吹到幕和布景上,風口采用可調風口,吹向舞臺的風口支管采用電動閥,主舞臺、側舞臺、后舞臺送風系統分開設置。過渡季可全新風運行,主舞臺的排風系統設在上部,以便排除燈光產生的大量熱量。其它大空間采用全空氣定風量系統,小空間采用風機盤管或多聯機系統。所有大空間均采用CFD模擬設計,為了保證劇院的噪聲要求,采用了聲學設計。
設備專業-動力
由于觀眾廳與其它輔助用房的運行時間不同,還有一些房間的溫濕度要求不同,所以采用三種冷熱源系統:
集中空調系統:由于消防水池有1980m3,所以空調系統充分利用消防水池預留水蓄冷條件,蓄冷的供回水溫度為4/11℃,蓄冷率為25%。系統采用兩臺基載主機、一臺蓄冷主機、兩臺熱回收主機,熱回收的熱水用于化妝間的生活熱水。制冷機房設在-6.5m標高處,冷卻塔設在-0.05m標高,為了防止水被負壓吸空,冷卻水泵汽蝕,進行了詳細的水利計算,保證足夠的安全度。
變頻多聯機系統:主要用于輔助房間如化妝間、休息室、值班室、宿舍等,這些房間夏季供冷、冬季供熱。
恒溫恒濕空調:主要用于樂器庫、琴房等。
設備專業-給排水
1、-4.50米層及以下采用市政直來水直接供水0.00層及以上采用變頻供水裝置加壓供水。
2、主要由帶熱回收制冷機組和風冷熱泵聯合定時提供集中生活熱水,個別區域熱水由電熱水器提供。
3、污廢合流;雨污分流。
4、根據地形布置,部分屋面、場地雨水回收,處理后提供綠化及車庫沖洗用水。
設備專業-消防給水及其他滅火設施
1、一路市政供水,室外消火栓系統單設加壓環網。消防水池儲存火災期間內同時作用的室內、外消防用水量。
2、所有消防水系統均為臨時高壓消防給水系統。分為室外消火栓系統、室內消火栓系統、自動噴水滅火系統、大空間智能型主動噴水滅火系統、雨淋系統、水幕系統。
3、變壓器室、變配電間以及各類不能用水撲救的電氣類房間采用七氟丙烷氣體滅火系統。
4、排油煙罩及烹飪部位設置灶具專用滅火設施。滅火器按規范配置。
電氣專業-綜合效益
照明和配電系統運行良好,為舒適的建筑環境提供穩定穩定、經濟的電力供應。
