建筑專業-設計理念與技術策略

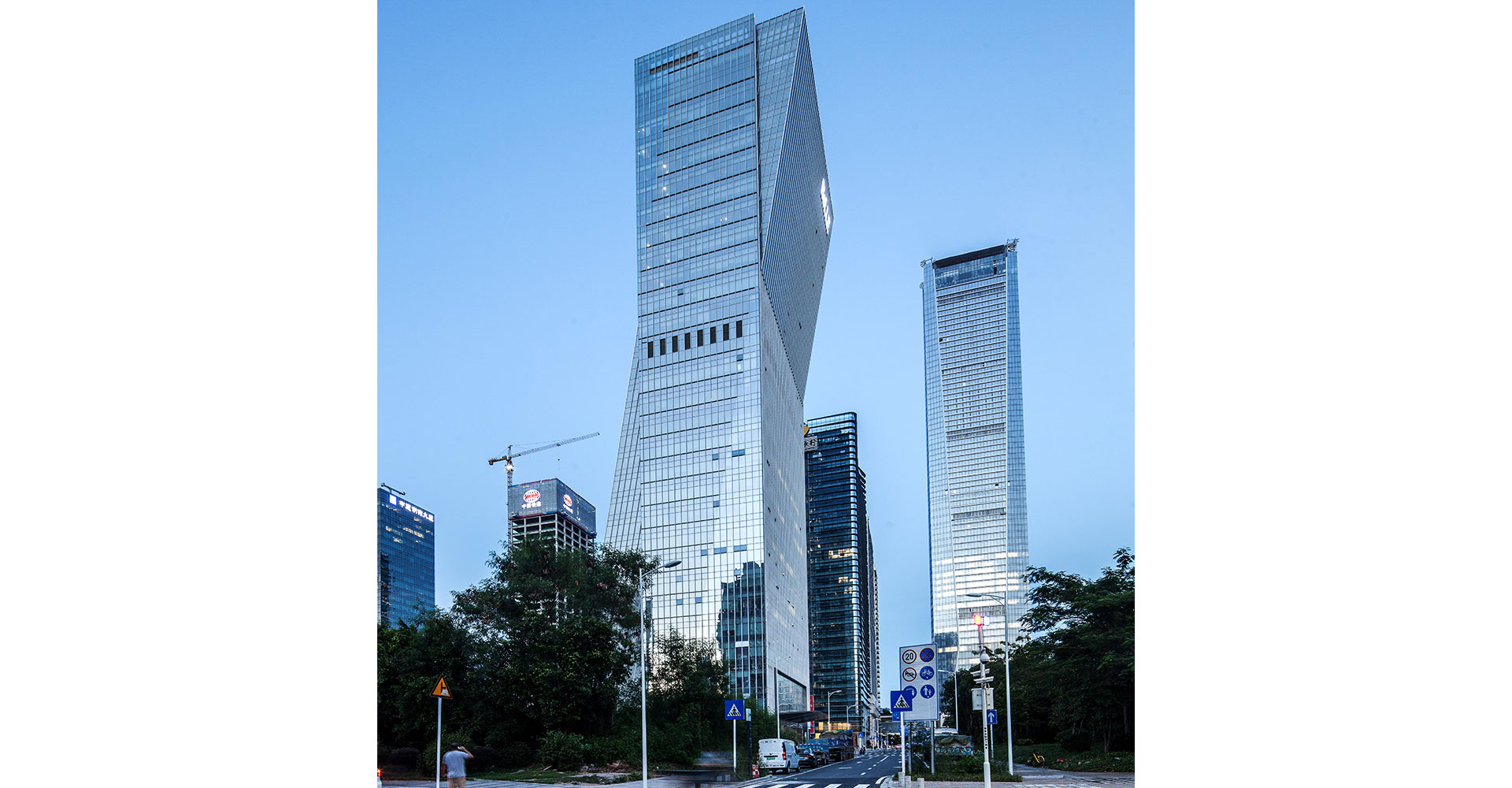

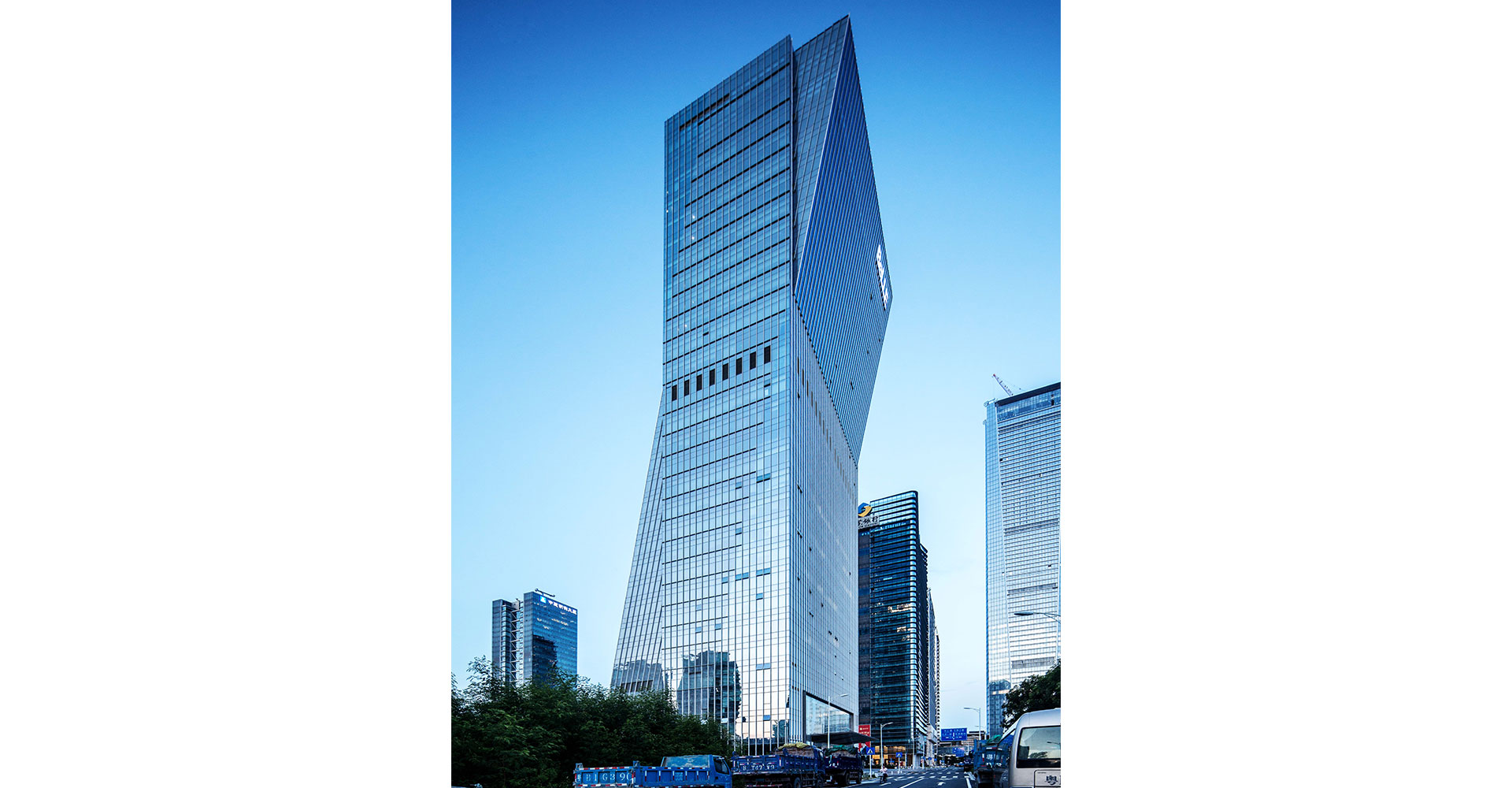

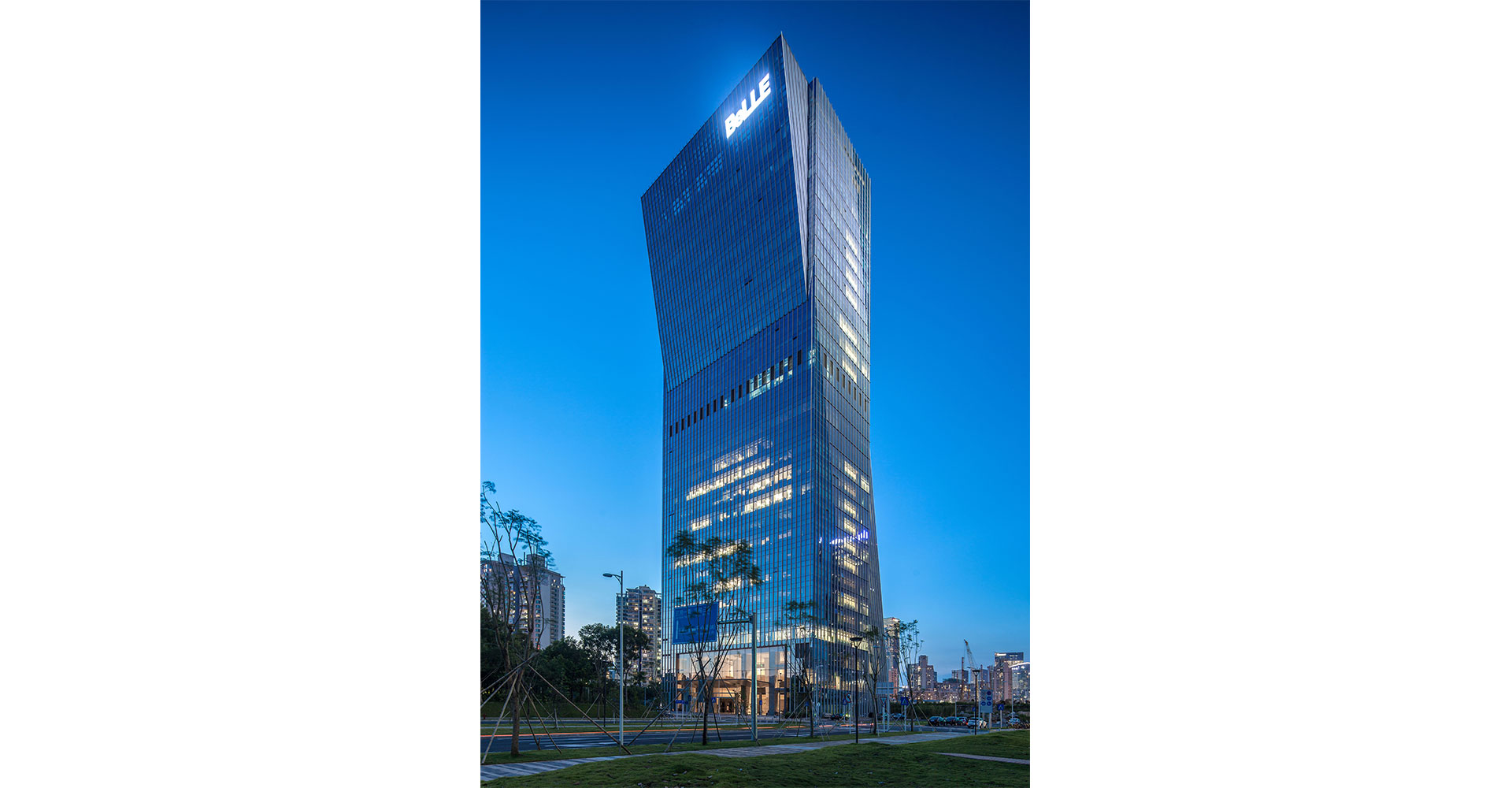

由于本地塊的特殊位置，建筑造型需要有足夠的標志性和可識別性，同時還應具有一定的城市尺度和現代感，以滿足后海中心區的新時代，新中心區的特殊要求。傾斜的建筑造型很好的體現出建筑的時代感與流暢感，建筑物不再是高層塔樓與低層裙房的傳統關系，而是將裙房與塔樓結合在一起形成更加整體的體型關系，更好的體現高層建筑的整體感，為后海中心區增加活力。

結構形式采用框筒結構，傾斜的柱子順應建筑的外輪廓，結構造型和建筑造型結合在一起。

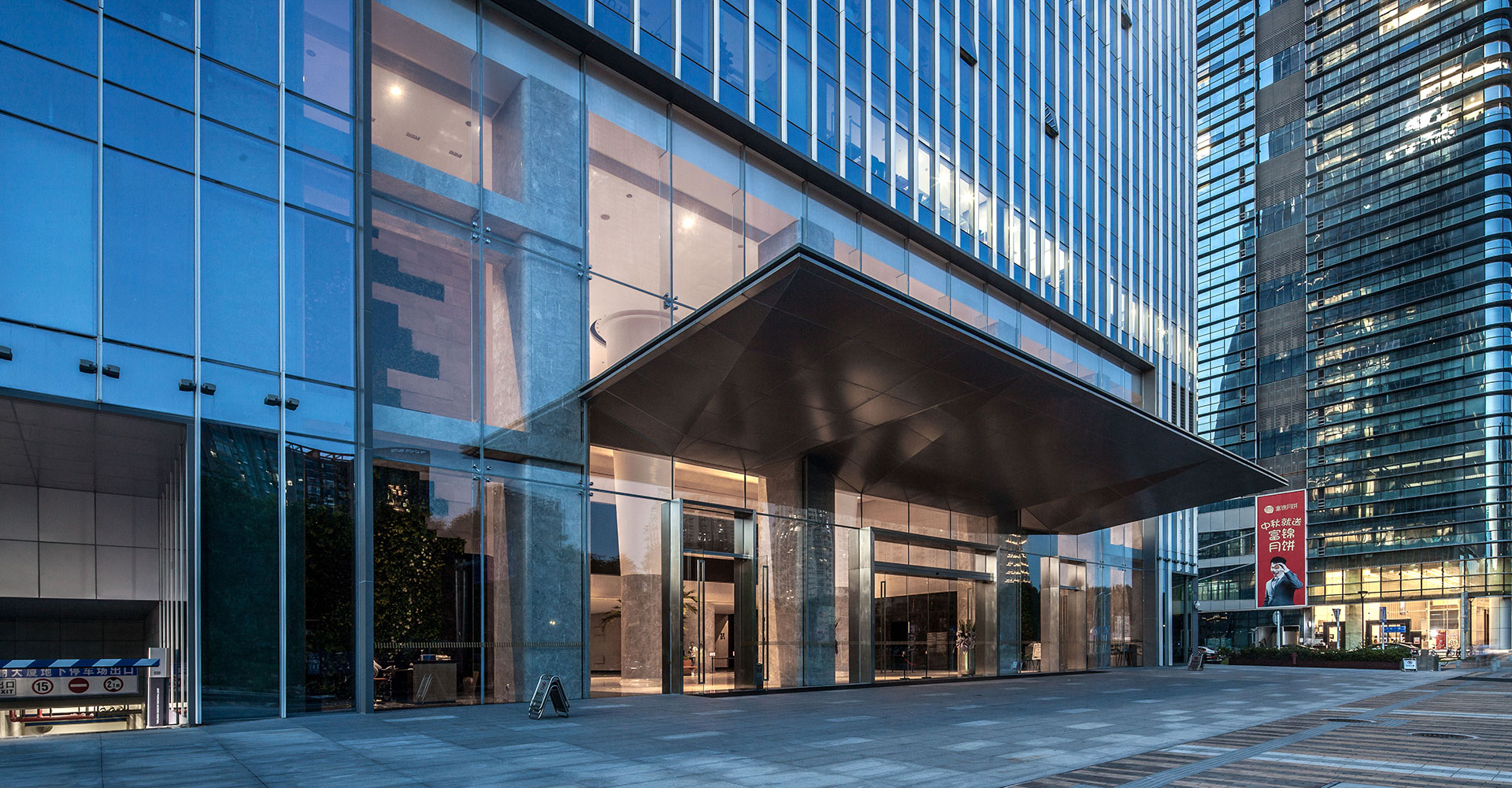

外墻采用LOW-E中空玻璃幕墻，滿足節能要求。橫向金屬桿件凸出玻璃表面，增強建筑典雅的氣質的同時，滿足遮陽的要求。

結構專業-設計特點

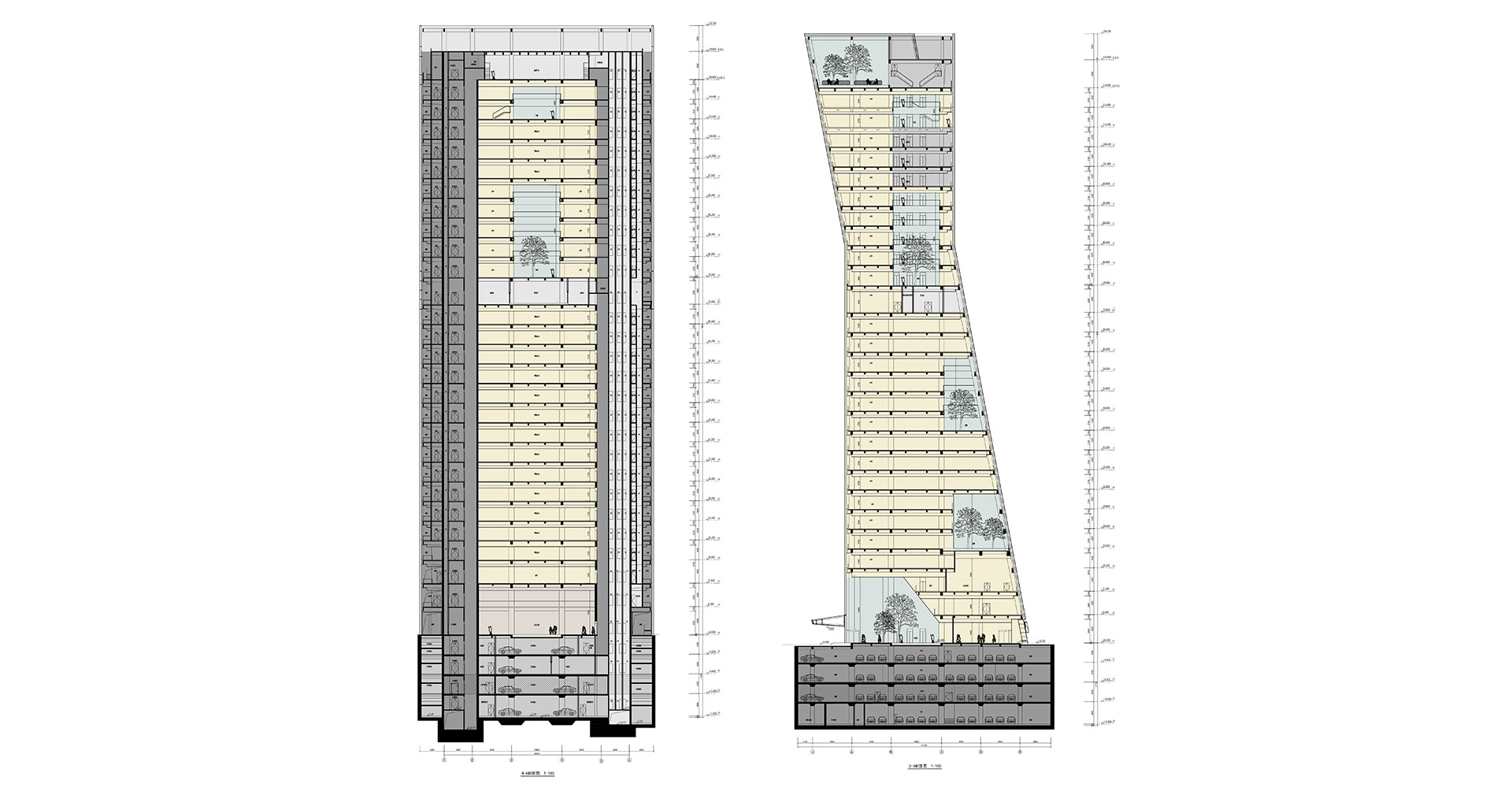

項目位于深圳南山后海片區，總建筑面積4.7萬平米。主樓地上27層，高度為124.6m，地下4層。主體結構體系為框架雙核心筒結構。為配合建筑體型，部分外框柱采用斜柱，體型別致。由于塔樓層數多，荷載大，結合地質情況較復雜，巖層起伏大，因此采用沖（鉆）孔灌注樁，以中風化花崗巖為持力層。地上部分結合建筑平面及功能，將核心筒分布在東西兩側，核心筒與框架柱之間以主梁連接，柱距離核心筒8.4m，地上層數共27層，標準層層高為4.2m。結合建筑體型，分別在主體結構北側和南側各設置一排斜柱，其中，北側斜柱范圍從1層~19層，從下至上逐層收進；南側斜柱則從20層~屋頂，從內向外逐層外擴。由于采用斜柱，斜柱與普通框架柱交匯處出現應力集中，結構上在節點處采用型鋼混凝土構件解決此問題。北側斜柱從內往外擴出，樓層梁板與斜柱交匯部分有拉力存在，結構上，采取了加厚此部分樓板、樓板鋼筋拉通、拉結斜柱框架梁鋼筋按不考慮樓板作用確定，同時按裂縫控制等加強措施。

設備專業-暖通、空調

空調水系統采用兩管異程式系統，系統豎向分兩個區， 低區冷水供回水溫度為6/12℃，高區冷水供回水溫度均為7/13℃。在避難層17層換熱間內設有2臺供高區空調的板式換熱器，通過板式換熱器向高區空調系統供冷。 大空調采用全空氣系統，過渡季節采用全新風運行；小空間采用風機盤管加新風系統，在新風機組和風機盤管的出風管上設置靜電除塵器，辦公區域的新風系統和排風系統豎向分區設置，每個系統帶的樓層數不超過8層，在每層新風機的進風管上設置定風量閥，保證滿足最小新風量的要求。

設備專業-動力

冷源采用冰蓄冷、大溫差集中式冷水系統，蓄冰率33.1%，節約運行費用。制冷機房設在地下四層，機房?jī)?nèi)設2臺雙工況水冷冷水機組，選用24臺蓄冰槽，每個冰槽的蓄冰量為246RTH，乙二醇板換2臺。乙二醇板式換熱器一次側供回水溫度3.5/10℃，冷水機組供回水溫度為5/10℃，蓄冰供回水溫度-2.1/-5.5℃，2臺變頻調速風機的超低噪音冷卻塔，設在辦公樓屋面，與2臺雙工況水冷冷水機組相匹配，冷卻水供回水溫度制冷式?jīng)r為32/37℃，蓄冰式?jīng)r為30/35℃?？照{(diào)乙二醇泵及空調冷凍水泵均采用變頻水泵。

預留每層網絡機房24小時空調冷水系統，空調負荷100kW，風冷冷水機組設在屋面，水系統分兩個區，板式換熱器設在17層。

設備專業-給排水

1、生活給水：市政水壓能滿足樓層直接供水，超出樓層采用疊壓（無負壓）設備分區供水，充分利用市政壓力，運行費用低，節能無污染。

2、中水：沖廁、地庫沖洗及綠化用水采用市政中水。市政水壓能滿足樓層直接供水，超出樓層采用疊壓（無負壓）設備分區供水。

3、直飲水：17層避難層預留了直飲水機房，每層茶水間預留了直飲水給水點。

4、排水：污廢分流，減少化糞池容積。

5、雨水：雨污分流，屋面雨水采用87斗雨水排水系統。

設備專業-消防給水及其他滅火設施

1、消防水源采用2路市政給水，在地下室布置成環狀，管網上按規范設置地上式消火栓。

2、室內消火栓系統采用由專用轉輸泵劃分的大區串聯，大區內減壓閥分區供水方式。系統為臨時高壓供水系統。

3、自動噴水滅火系統采用由專用轉輸泵劃分的串聯供水方式，系統為臨時高壓供水系統。

4、本項目按嚴重危險級設置磷酸銨鹽干粉滅火器。

5、變配電所等電氣房間采用七氟丙烷潔凈氣體滅火系統。

電氣專業-綜合效益

照明和配電系統運行良好，為舒適的建筑環境提供穩定穩定、經濟的電力供應。

智能化專業-設計理念及技術策略分析

火災自動報警系統形式采用集中報警系統，并設置一個消防控制室。火災報警系統由火災報警控制器、消防聯動控制臺、緊急廣播、消防電話、UPS電源等組成。本工程安防系統采用全數字化、結構化、網絡化的安全防范系統，具有兼容性和可擴展性，包含閉路電視監控、門禁、電子巡查和防入侵報警系統。通信系統包括建筑物內部和外部之間語音、圖像、影視和文字的傳輸、交換、發送、接收，并設有無線局域網系統，采用數字（網絡）與語音（電話）綜合布線。樓宇自動化控制系統對建筑物內的各類機電設備（空調、變配電、給排水設備、制冷機房、熱交換站、電梯、照明）的運行、安全狀況、能源使用和管理實行自動監視、測量、程序控制與管理.
